Открытая проводка в деревянном доме своими руками
Требования к электропроводке в деревянном строении
Повышенная пожароопасность древесных строений предъявляет усиленные требования к прокладке силовых кабелей. К сожалению, статистика показывает безрадостную действительность: большинство возгораний древесных зданий являются следствием неправильного монтажа и использования электропроводки.
Открытая проводка в деревянном доме, выполненная своими руками, должна соответствовать нескольким требованиям:
- Сведена до минимума вероятность передачи открытого огня на древесную поверхность в случае воспламенения кабеля.
- Характеристики всех элементов проводки должны соответствовать необходимой мощности на каждом участке с учетом максимальных нагрузок. Запрещено любое нагревание кабелей и клемм.
- Общее состояние системы должно быть максимально качественным.
- рубы и каналы, фиксирующие открытую проводку, должны состоять из материалов, препятствующих горению. Это может быть металлорукав, ПВХ-гофра или короб, железные либо ПВХ трубы, скобы, изоляторы, ролики из фарфора.
Проектирование
Работы по самостоятельному монтажу проводки нужно начинать с разработки плана, содержащего места и методы фиксации диммеров и других элементов. На данной ступени рекомендуется обратиться за консультацией к специалисту, который осмотрит все комнаты и даст много важных советов.
Вход линии в здание
Различают 2 метода ввода силовой линии в дом: воздушный и подземный. Последний вариант считается более надежным, но достаточно затратным. Кабель помещают на глубину не меньше 0,8 м, а проход сквозь фундамент и вход в здание производят с установкой железных гильз из толстого металла.
Подземный метод рентабелен при строительстве новых домов. Если же проводку обустраивают в старом здании, то лучше использовать воздушный способ.
Выполнением всех электротехнических работ должен заниматься только квалифицированный электрик.
Линию от столба к дому «тянут» с помощью провода с минимальным сечением в 16 мм. Но вовнутрь деревянного дома алюминиевые кабели заводить нельзя. Современные требования гласят, что вся внутренняя линия должна быть сформирована только из медных проводников.
Щит

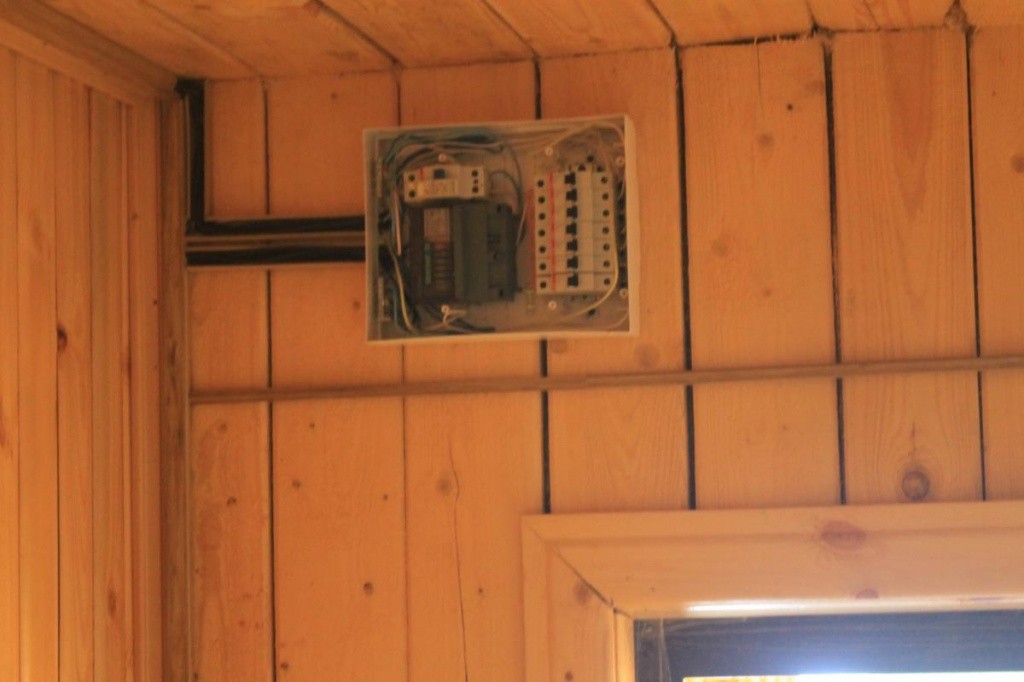

Вход кабеля в дом происходит через железную гильзу. Для приема и рассредоточения электричества используют вводный распредщит, установленный в удобном месте. Его оснащают аппаратами защитной блокировки и автоматическими выключателями.
Внутренняя сеть
Как уже было сказано, открытая проводка в деревянном доме своими руками может быть установлена в нескольких вариантах:
-

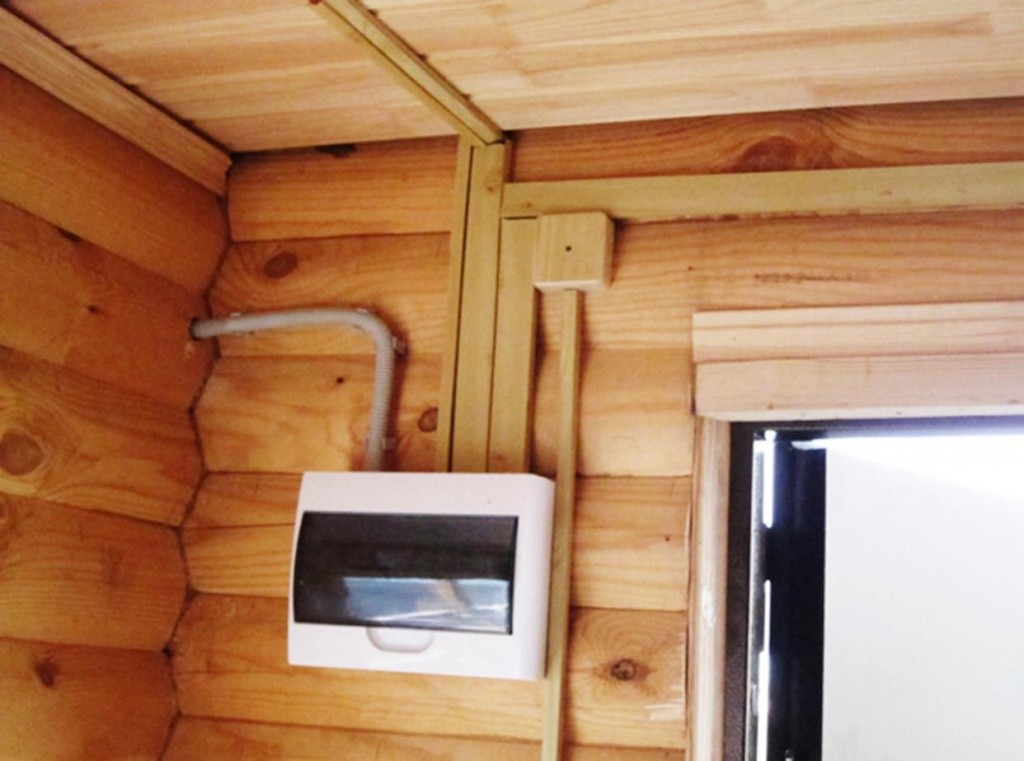

Монтаж в кабель-каналы считается удобным и практичным способом. Каналы легко устанавливаются на древесной поверхности, не портя внешний вид помещения.
Сегодня можно приобрести каналы, имитирующие дерево и гармонично вписывающиеся в интерьер комнаты.
- Ролики для изоляции – это керамические бочонки, которые фиксируются на полотне и держат линию.
- Монтаж в электротехническом плинтусе считается новейшим решением. Устройства состоят из фиксаторов, удерживающих кабель внутри.
- Скобы – самый дешевый, но мало привлекательный вариант.
Соединения проводов

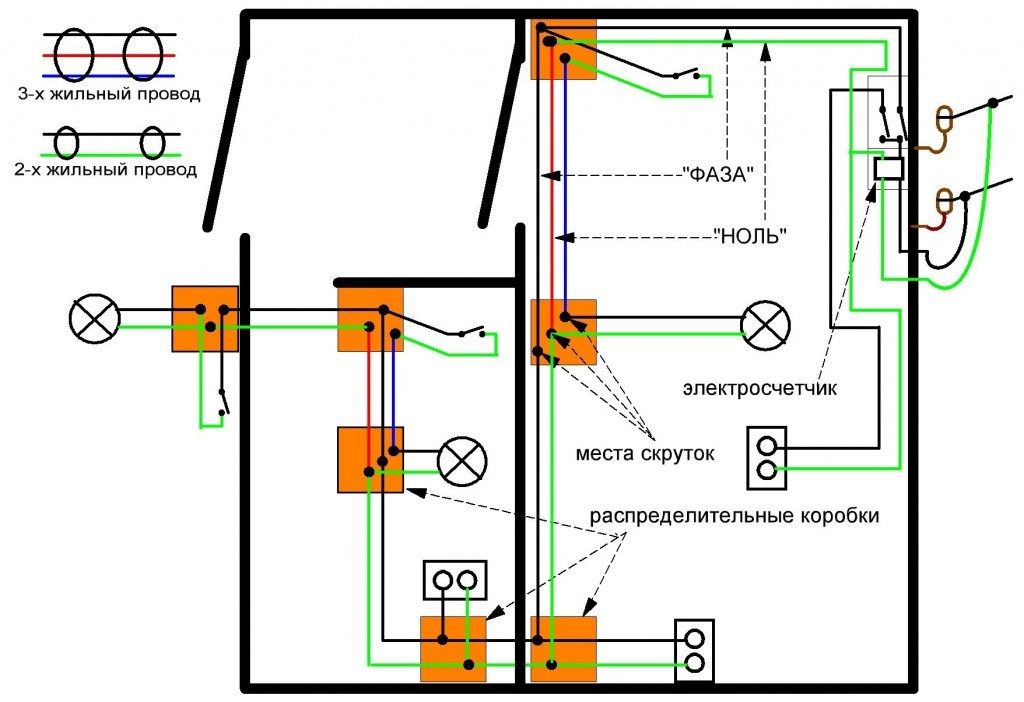

Точки отвода трассы к выключателям и розеткам, а также места, соединяющие 2 жилы, должны быть закрыты распределительными коробками – приборами, служащими креплением и защитой нескольких контактов.
Соединение проводов в коробке может происходить 3 способами:
- Сизами – недорогими и практичными изолирующими колпачками, надеваемыми на места скруток, предварительно зачищенных на 2-3 см.
- Вагами – более надежным соединением. Провода вставляют в подходящий по количеству отверстий и диаметру элемент до щелчка.
- Скруткой (изолентой) – классический вариант, не рекомендованный для использования в деревянный строениях.
Розетки и другие составляющие

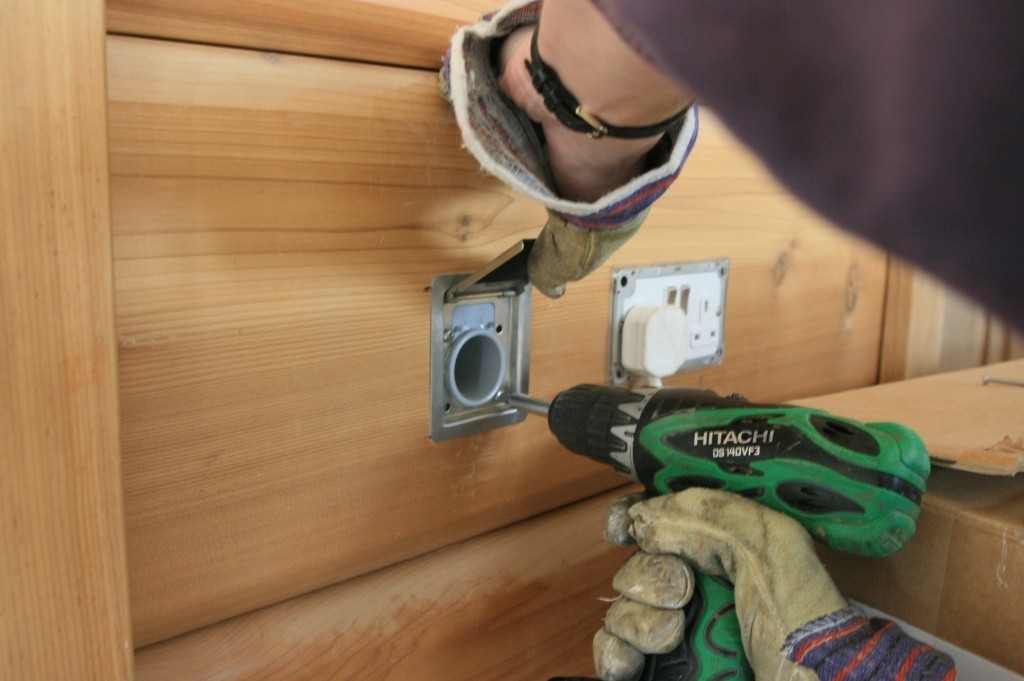

После подготовки поверхности и установки трассы можно переходить к монтажу розеток и выключателей. Все элементы должны быть оснащены железной площадкой, необходимой для фиксации детали на поверхности.
Установив все площадки, необходимо зафиксировать кабель-коробы. Чтобы все элементы были смонтированы максимально ровно, следует использовать строительный уровень.
Перенос сквозь перегородки
Проход электропроводки через древесные поверхности должен происходить сквозь проходные гильзы – железные трубы. Перегородки нужно просверлить и ввести в полученное отверстие стальную гильзу таким образом, чтобы ее концы «выпирали» в обе стороны минимум на 1 см.
Края каждого элемента должны быть оснащены втулками из пластика, оберегающими провод от порчи. В итоге кабельный канал необходимо зафиксировать так, чтобы конец трубы входил в короб.
Выбор кабеля
Провод для открытой электросистемы в деревянном доме должен быть обозначен марками «НГ» (не способствует возгоранию) и «LS» (сниженное выделение дыма).
Размер сечения зависит от мощности электроприборов. На лампы освещения обычно закладывают 3x1,5 мм, на розетки – 3x2,5 мм. К электроплитам должен подходить провод с шириной не меньше 6 мм2.
Линии розеток лучше предусмотреть с минимальным числом элементов на отдельной группе. Если провод проходит от щита на ряд из 4 розеток, то не стоит больше к нему ничего подсоединять.

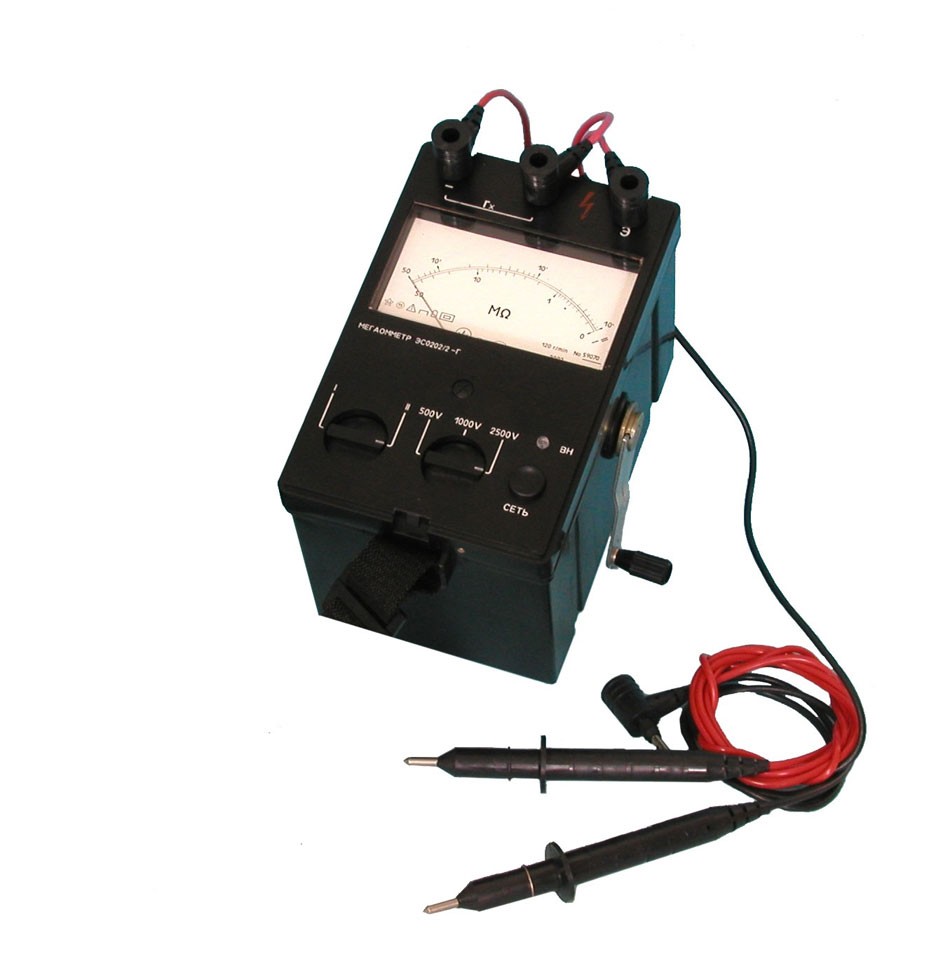

Измерение сопротивления проводки
После создания открытой проводки в деревянном доме своими руками необходимо определить сопротивление ее изоляции. Это действие направлено на обнаружение повреждений, которые могли появиться при монтаже.
Измерение сопротивления – важная операция, которую рекомендуется проводить минимум раз в 3 года.
